Для чего используется ультразвуковая сварка? Объяснение применений и преимуществ
Публикация данных：2025.12.03 Автор： Hyusonic
Как работает ультразвуковая сварка
Ультразвуковая сварка соединяет материалы с помощью высокочастотных вибраций— обычно в диапазоне от 15 до 70 кГц — которые создают трениевое тепло на интерфейсе. Это тепло размягчает материалы, позволяя их молекулам слипаться и создавать прочное молекулярное соединение без плавления всей детали.
Основной принцип
- Высокочастотные вибрации применяются к материалам.
- Вибрации создают трениевое тепло на соединении.
- Тепло вызывает зацепление и связывание молекулярных цепей.
- Связь затвердевает по мере остановки вибраций и охлаждения материала.
Ключевые компоненты
| Компонент | Функция |
|---|---|
| Генератор | Преобразует электрическую энергию в высокочастотный переменный ток |
| Преобразователь | Преобразует электрическую энергию в ультразвуковые механические вибрации |
| Усилитель | Увеличивает амплитуду вибрации |
| Рог (Сонотрод) | Контактирует с деталями и передает вибрационную энергию |
| Наковальня | Поддерживают детали, обеспечивая стабильную основу для сварки |
Ультразвуковая пластмассовая сварка против ультразвуковой металлической сварки – основные различия
Ультразвуковая сварка работает по-разному для пластмасс и металлов, главным образом из-за их различных физических свойств. Вот краткое сравнение их ключевых отличий:
| Особенность | Ультразвуковая сварка пластика | Ультразвуковая сварка металлов |
|---|---|---|
| Диапазон частот | 20 – 40 кГц | 15 – 30 кГц |
| Требования к мощности | Меньшая мощность (10–1000 ватт) | Более высокая мощность (более 1000 ватт) |
| Генерация тепла | Трение расплавляет поверхности пластика | Трение создает локализованное металлическое соединение |
| Характеристики соединения | Герметичные, чистые, часто невидимые | Прочные, электропроводные соединения |
| Типичные материалы | Термопласты (ABS, PC, PP и др.) | Металлы, такие как алюминий, медь, никель |
| Применения | Потребительская электроника, упаковка, медицинские устройства | Сварка вкладок аккумуляторов, кабельные сборки, аэрокосмические детали |
| Износ инструмента | Минимальный | Выше из-за твердости металла |
| Время цикла | Очень быстро (0,1–2 секунды) | Немного дольше, зависит от толщины металла |
Для более глубокого понимания методов соединения металлов ознакомьтесь с нашим подробным руководством по ультразвуковой металлоконструкционной сваркой.
Понимание этих различий помогает выбрать правильный метод ультразвуковой сварки для вашей конкретной задачи — будь то деликатные пластики или прочные металлы.
Топ-10 отраслей, использующих ультразвуковую сварку
Ультразвуковая сварка — это основной метод соединения во многих отраслях благодаря своей скорости, надежности и чистоте процесса. Вот топ-10 секторов, зависящих от ультразвуковой сварки в этом году:
Автомобильная промышленность и электромобили
От сварки батарейных вкладок в электромобилях до датчиков и осветительных компонентов — ультразвуковая сварка играет важную роль в создании легких, безопасных и эффективных транспортных средств.
Медицина и здравоохранение
Широко используется при производстве катетеров, фильтров, капельниц и хирургических инструментов, где важны прочные герметичные соединения и совместимость с чистыми комнатами.
Потребительская электроника
Смартфоны, носимые устройства и литий-ионные аккумуляторные модули часто используют ультразвуковую сварку для точной сборки без повреждения чувствительных компонентов.
Упаковка
Стреп-паки, контейнеры-кламшеллы и упаковка продуктов питания и напитков выигрывают от ультразвуковой герметизации, которая быстра, энергоэффективна и не оставляет следов.
Космическая промышленность и оборона
Ультразвуковая сварка обеспечивает высокопрочные соединения для легких композитных материалов и чувствительных электронных сборок, критичных для космических и оборонных приложений.
Бытовая техника и крупногабаритные изделия
От панелей управления стиральных машин до мелкой бытовой техники — этот метод обеспечивает быстрое, долговечное соединение без дополнительных материалов.
Текстиль и нетканые материалы
Фильтры, гигиенические изделия и другие нетканые материалы ультразвуково сварены для прочных, чистых швов, сохраняющих целостность продукта.
Игрушки и спортивные товары
Производители используют ультразвуковую сварку для быстрой и надежной сборки пластиковых деталей, поддерживая высокие стандарты качества и безопасности.
Проводка и электрические компоненты
Ультразвуковая сварка идеально подходит для соединения проводов, разъемов и клемм, обеспечивая надежные электрические соединения без пайки или клеев.
Ознакомьтесь с нашим ассортиментом передовых ультразвуковых металлорезных трубных сварщиков предназначенных для высокоточной электрической сварки.Развивающиеся отрасли: водородные топливные элементы и передовые композиты
Растущий спрос на чистую энергию и легкие материалы способствует внедрению ультразвуковой сварки в сборку водородных топливных элементов и производство новых композитных материалов.
Эти отрасли используют ультразвуковую сварку за ее скорость, прочность и способность соединять сложные материалы. Будь то сборка аккумуляторов для электромобилей или упаковка чувствительных медицинских устройств, ультразвуковая сварка остается ключевым процессом, стимулирующим инновации в 2026 году.
Распространенные материалы, успешно соединяемые
Ультразвуковая сварка лучше всего работает с различными термопластиками такими как ABS, поликарбонат (PC), полипропилен (PP), полиэтилен (PE) и ПВХ. Эти пластики хорошо реагируют, потому что ультразвуковые вибрации локально расплавляют материал, не влияя на всю деталь. Важно учитывать разницу между аморфными пластиками (такими как ABS и PC), которые мягчают постепенно, и полукристаллическими пластиками (такими как PP и PE), у которых более резкая точка плавления — это влияет на их сварку для получения прочных и стабильных соединений.
Со стороны металл ультразвуковая сварка обычно соединяет алюминий, медь и никель, что особенно полезно для деликатных компонентов, таких как вкладки и фольга в литий-ионных аккумуляторах. Металлы требуют более точного контроля из-за более высокой температуры плавления, но обеспечивают надежные, проводящие соединения.
Хотя ультразвуковая сварка может соединять разнородные материалы такие как пластик с металлом, у этого есть некоторые ограничения. Процесс обычно требует совместимых поверхностей и конструкций соединений для обеспечения надежного соединения без ослабления деталей.
Для подробного ознакомления с материалами и их поведением при ультразвуковой сварке ознакомьтесь с нашим руководством по какие материалы можно ультразвуковой сваркой.

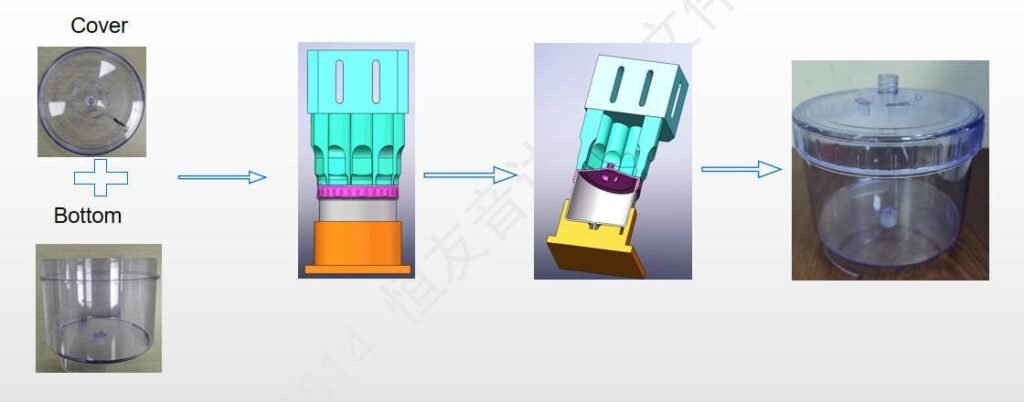

Примеры конкретных деталей, которые вы видите каждый день
Ультразвуковая сварка тихо обеспечивает работу многих повседневных предметов, которые вы используете, даже не замечая этого. Например, брелоки для ключей и приборные панели автомобилей используют ультразвуковую сварку для надежной и чистой сборки. Стоп-сигналы в транспортных средствах часто сварены таким образом, чтобы обеспечить долговечность и устойчивость к погодным условиям.
В вашем кошельке кредитные карты благодаря ультразвуковой сварке имеют свою слоистую структуру, как и блистерная упаковка, которая сохраняет лекарства свежими и безопасными. Медицинские изделия, такие как мешки для жидкостей и диализаторы, используют ультразвуковую сварку для создания герметичных, надежных уплотнений, критичных для безопасности пациента.
На быстрорастущем рынке аккумуляторов ультразвуковая сварка необходима для соединения пакетов литий-ионных батарей и цилиндрических контактов, обеспечивая надежные электрические соединения без повреждения чувствительных компонентов. Даже бытовая техника выигрывает — панели управления стиральных машин обычно собираются с помощью ультразвуковой сварки за счет скорости и аккуратности.
Если вам нужны передовые решения для сварки металлов для контактов батарей или подобных применений, рассмотрите наши высококачественные ультразвуковые металлорежущие машины предназначенные для точности и надежности.
Преимущества – почему компании выбирают ультразвуковую сварку
Ультразвуковая сварка популярна, потому что она предлагает очевидные преимущества, которые экономят время и деньги, обеспечивая при этом качество:
- Не нужны расходные материалы: Клей, винты или растворители означают меньшие затраты и меньше беспорядка.
- Быстрые циклы: Сварка занимает от 0,1 до 2 секунд, повышая скорость производства.
- Чистые, эстетичные соединения: Соединения прочные и аккуратные, без видимых следов или наплывов.
- Энергоэффективность и экологичность: Использует меньше энергии, чем другие методы сварки, снижая затраты энергии и воздействие на окружающую среду.
- Прочные герметичные уплотнения: Необходимы для медицинских устройств и аккумуляторных блоков, чтобы предотвратить утечки и загрязнения.
- Совместимость с чистой комнатой: Идеально для стерильных и чувствительных условий в здравоохранении и электронике.
| Ключевое преимущество | Почему это важно | Примеры |
|---|---|---|
| Без расходных материалов | Экономически выгодно, меньше отходов | Медицинские сумки, автомобильные детали |
| Ультрабыстрая сварка | Высокая пропускная способность | Потребительская электроника, аккумуляторы для электромобилей |
| Чистые соединения | Лучший внешний вид продукта | Упаковка, игрушки |
| Энергоэффективность | Низкие операционные расходы | Бытовая техника, пластмассы |
| Герметичные запайки | Безопасные и надежные продукты | Капсулы для капельниц, литий-ионные аккумуляторы |
| Подходит для чистых комнат | Поддерживает стерильность продукта | Хирургические инструменты, датчики |
Эти преимущества делают ультразвуковую сварку одним из лучших вариантов в различных отраслях. Для получения более подробной информации о сравнении ультразвуковой сварки с другими методами, ознакомьтесь с нашей преимуществ и недостатков ультразвуковой сварки страницей.
Ограничения и случаи, когда НЕ следует использовать ультразвуковую сварку
Хотя ультразвуковая сварка очень эффективна и универсальна, у нее есть некоторые ограничения, которые следует учитывать перед выбором этого метода для вашего проекта.
Совместимость материалов: Не все материалы хорошо подходят для ультразвуковой сварки. Например, некоторые металлы с высокой теплопроводностью или очень толстые пластиковые детали могут не свариваться чисто или надежно. Также определенные пластиковые смеси или наполненные материалы могут быть сложными для соединения.
Геометрия детали и конструкция соединения: Ультразвуковая сварка требует определенных конструкций соединений для достижения оптимальных результатов — например, плоских или слегка изогнутых поверхностей и тонких секций. Сложные формы, очень толстые детали или соединения с неровными зазорами могут привести к слабым соединениям или неравномерным сваркам.
Начальные затраты на оборудование: Первоначальные расходы на оборудование и инструменты для ультразвуковой сварки могут быть высокими. Однако эти затраты обычно быстро окупаются за счет коротких циклов и низких эксплуатационных расходов при массовом производстве.
Если ваши материалы или дизайн не подходят для ультразвуковой сварки, лучше использовать альтернативные методы соединения, такие как клеи, механические крепежи или лазерная сварка. Тем не менее, при масштабном производстве с правильной настройкой ультразвуковая сварка остается одним из самых чистых и надежных вариантов. Для выбора оборудования, соответствующего вашим потребностям, ознакомьтесь с нашим ассортиментом современных систем ультразвуковой сварки.
Будущие тенденции в ультразвуковой сварке (2026–2030)
Глядя вперед на 2026–2030 годы, ультразвуковая сварка станет еще умнее и точнее. Системы с сервоприводом становятся настоящим прорывом, обеспечивая максимальный контроль над амплитудой вибрации и силой для постоянно идеальных сварных швов — идеально для деликатных или сложных деталей. Методы непрерывной сварки, такие как сварка рулон-рулон для батарейных фольг, ускорят производственные линии, что особенно важно при росте спроса на аккумуляторы для электромобилей.
Еще одной важной тенденцией является более тесная интеграция с технологиями Индустрии 4.0. Мониторинг процессов в реальном времени и аналитика данных помогут производителям оптимизировать качество сварки, снизить время простоя и быстрее устранять неисправности. Эта цифровая связь сделает ультразвуковую сварку еще более надежной и удобной для масштабирования.
Кроме того, ультразвуковая сварка получит все большее распространение в области водородной экономики и производства легких композитных материалов. Эти новые сектора требуют чистых, прочных и точных методов соединения. Ультразвуковая сварка идеально подходит для топливных элементов и передовых материалов, где традиционные методы соединения не справляются.
Для тех, кто хочет инвестировать в оборудование будущего, стоит рассмотреть передовые компоненты, такие как генератор ультразвуковой системы или прецизионный ультразвуковой рожок, что может значительно помочь в адаптации к этим тенденциям.
Изучите наш ассортимент генераторов ультразвуковых систем и тонко настроенных ультразвуковые рожки чтобы обеспечить будущее вашей сварочной деятельности.
Как понять, подходит ли ультразвуковая сварка для вашего проекта
Выбор ультразвуковой сварки зависит от нескольких ключевых факторов. Вот быстрый чек-лист из 7 вопросов, который поможет определить, подходит ли это для ваших нужд:
Какие материалы вы соединяете?
Ультразвуковая сварка лучше всего работает с термопластами и некоторыми металлами, такими как алюминий и медь. Если ваши материалы не подходят, это может быть не лучшим вариантом.
Какой у вас объем производства?
Ультразвуковая сварка особенно эффективна при среднем и высоком объеме благодаря быстрым циклам и высокой повторяемости. Для очень малых партий затраты на оснастку могут не оправдать инвестиций.
Насколько важна прочность соединения?
Если вам нужны прочные, герметичные или чистые соединения — например, в медицинских устройствах или аккумуляторах электромобилей — ультразвуковая сварка обеспечивает надежные и долговечные соединения.
Вам важна эстетика и чистота?
Этот процесс не оставляет видимых следов или остатков, что делает его идеальным для потребительской электроники, упаковки и медицинских изделий.
Какова геометрия или размер детали?
Детали должны иметь подходящие конструкции соединений и доступные поверхности для эффективной работы ультразвукового рожка и наковальни.
Нужны ли быстрые циклы?
Ультразвуковая сварка часто завершается менее чем за 2 секунды на соединение, что отлично подходит для линий массового производства высокой скорости.
Вам важен экологический аспект?
Ультразвуковая сварка не требует клеев или растворителей, поэтому это чистый и энергоэффективный выбор.
Обдумывание этих вопросов поможет вам понять, предлагает ли ультразвуковая сварка правильное сочетание скорости, прочности и качества для вашего проекта. Для более подробных рекомендаций по выбору лучшей системы сварки ознакомьтесь с нашим руководством по как выбрать подходящий сварочный аппарат.
